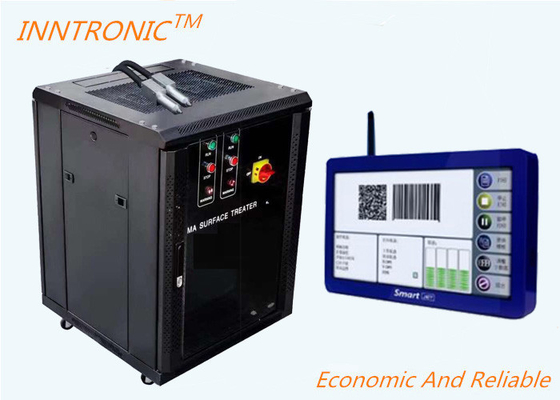

چاپگر حرارتی آبی دستی PLASMA CLEAN-02 ±3V 4.0A-5.5A با صفحه لمسی 7 اینچی AC220V (±20٪) کار می کند

ظرفیت: چاپگر TIJ 1500 VA با درمان سطح پلاسما

ظرفیت 1500 VA TIJ رابط کار چاپگر با صفحه لمسی 7 اینچی

• Lتکنولوژی درمان سطح پلاسما

اما کرونا فقط می تواند در دو الکترود موازی مجاور انجام شود، و فاصله خیلی بزرگ نیست،بنابراین روش درمان کرونا مناسب برای پردازش قطب بندی سطح شی 3D نیستاگر با روش شعله درمان شود، ضعف پلیمر این است که قابل اشتعال است و در نقطه ذوب پایین است.ممکن است شکسته باشد.، تغییر رنگ با خشکی سطح ، احتراق و انتشار گازهای سمی و تکنیک پردازش بسیار دشوار است.تغییر سطح شیء سه بعدی با فرآیند جریان پلاسما با دمای پایین درمان خواهد شد، که بهترین راه است. این اصل در شکل 1 نشان داده شده است.1، و دو انتهای الکترود ها ولتاژ AC بالا و فرکانس بالا اعمال می شود، تا هوا بین دو الکترود تولید تخلیه قوس گاز و فرم پلاسما.پلاسما در باد دادن هوا در سطح شی برای اصلاح سطح سه بعدی پردازش خواهد شد.

جریان هوا

الکترود

منبع برق فرکانس بالا و ولتاژ بالا

جریان گاز پلاسما

قطعه کار

سه، دستورالعمل نصب

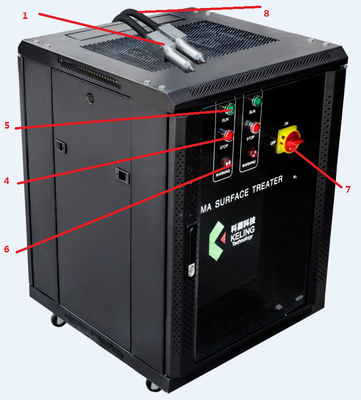

ساختار تجهیزات نوع clean-KL-5020

1 سر تفنگ اسپری پلاسما 2 ولت متر

دکمه توقف 3 آمپر 4

5- دکمه شروع 6- زنگ هشدار

7 سوئیچ پانلی 8 نوزل پلاسما و کابل اتصال میزبان

2.نصب

2.1 نصب نوزل

2.1.1 نوزل را بر روی بازوی مکانیکی یا موقعیت مناسب نصب کنید؛ به درستی ثابت کنید تا کابل های ولتاژ بالا، کابل های زمین و لوله های گاز بر روی نوزل از کشش های قوی، اصطکاک،خراش و سوراخ کردن.

2.1.2 فاصله بین نوزل و قطعه ای که باید پردازش شود را به 3.5mm8mm تنظیم کنید.

2.1.3 شعله بنفش روی نوزل یک قوس ولتاژ بالا است، برای جلوگیری از شوک الکتریکی با دست لمس نکنید. منطقه ی زرد یا زرد روشن شعله منطقه ی امن است.

2.1.4افرادی که کارکنان پس از فروش یا تکنسین های حرفه ای نیستند نباید به صورت تصادفی نوزل را تغییر دهند یا جایگزین کنند..

2.2 نصب ماشین اصلی

2.2.1 هنگامی که در حال کار است، فن و پنجره خروجی ماشین اصلی نباید توسط هیچ چیز مسدود شود.

2.2.2 دستگاه اصلی را روی زمین صاف قرار دهید و آن را به خوبی تهویه کنید.

2.2.3 چهار طرف ماشین اصلی نباید نزدیک به یک ناحیه بزرگ آهن باشند، لطفاً آنها را بیش از ۱۰ سانتی متر از آهن دور نگه دارید.در غیر این صورت باعث افزایش مصرف برق و افزایش درجه حرارت به دلیل اثر جریان گرد و غبار خواهد شد.;

2.2.4منبع هوای ورودی باید بهگازیپشت,لطفا از یک منبع هوای خشک برای تضمین کیفیت خوب درمان و عمر طولانی نوزل استفاده کنید..

2.3 اتصال برق AC220V

2.3.1 لطفاً از کابل های متصل به ماشین استفاده کنید، یا کابل هایی را انتخاب کنید که اندازه آنها بیش از 1.5mm^2 باشد، منبع برق AC220V را به ورودی قدرت ماشین متصل کنید. اتصال قطبی ندارد،اما نباید اشتباه گرفته شود که زمین.

2.3.2پلاگین برق ماشین اصلی باید به طور قابل اطمینان به زمین متصل شود.,یا محفظه ماشین اصلی باید به طور قابل اطمینان به زمین متصل شود.,هر بار قبل از شروع عملیات، باید بررسی کنید که آیا آن به خوبی زمین گرفته شده است.. Tماشینتجهیزات ولتاژ بالا استاگر به طور قابل اعتماد به زمین متصل نشده باشد,منبع برق را برای شروع تصادفی روشن نکنید,چون يه شوک الکتريکي خواهد داشت!

2.3.3 پیچ ها در پلتفرم اتصال باید به طور محکم محکم شوند، در غیر این صورت آن به طور متناوب کار می کند یا پلتفرم به دلیل گرم شدن بیش از حد سوخته می شود.

2.4 ابعاد نوزل

4راهنماي عمليات

1منبع هواى خشک را به پايه ى "GAS IN" وصل كنيد.

2تنظیم فشار گاز، برای خواندن بارومتر به 0.3 ~ 0.6Mpa (3.0 ~ 6.0KG) ، توجه: فشار بیش از حد بالا یا فشار بیش از حد پایین منجر به کیفیت پایین درمان خواهد شد.

3. از سوئیچر 220Vac به ON

4دکمه شروع را فشار دهید، نوزل شروع می شود و ماشین در عمل است.

5. هنگامی که در عملکرد عادی است، خواندن در ولت متر و آمپر متر در پانل پایدار خواهد بود، نوسانات در ± 3V و ± 0.05A طبیعی است.

6.وقتي که متوقف بشه,فشار️دکمه توقف️،و سپس به هم وصل کنیدAC220Vسوئیچ منبع برق️تا-بعدش

7. هنگامی که شما استفاده از کنترل خروجی پلاسما، لطفاً از سوئیچ کنترلر مکانیکی، یا سوئیچ کنترلر الکتریکی استفاده کنید.شما باید از رله (و عایق الکتریکی مشابه) استفاده کنید.

5پارامترهای فنی اصلی

1ولتاژ ورودی: AC220V (± 20٪)

2محدوده نوسان ولتاژ ورودی: ±3V

3جریان ورودی: 4.0A-5.5A

4ظرفیت: 1500 VA

5عرض درمان: 10mm*2

6فرکانس: 25-30kHz

7فشار منبع هوا: داخلی

8ابعاد اصلی ماشین: 600mm*600mm*850mm

9ابعاد نوزل: MAX 245mm*40mm*60mm

10وزن: 60 کيلوگرم

11رطوبت نسبی: <93% (بدون شبخوار)

12دمای محیط ذخیره سازی:-25°C~+55°C
