توضیحات محصول:
سلول بار ستون دارای یک کابل سلول بار با چهار سیم است. سیم های قرمز و سبز به ترتیب برای تحریک و سیگنال استفاده می شوند،در حالی که سیم های سیاه و سفید به ترتیب برای تحریک و بازگشت سیگنال استفاده می شودکابل سلول بار برای مقاومت در برابر محیط های سخت ساخته شده است و می تواند در محدوده دمای کار از -30 تا +70 °C کار کند. مقاومت عایق کابل بیش از 5000MΩ است.که باعث می شود مقاومت بالایی نسبت به تداخلات الکتریکی داشته باشد..

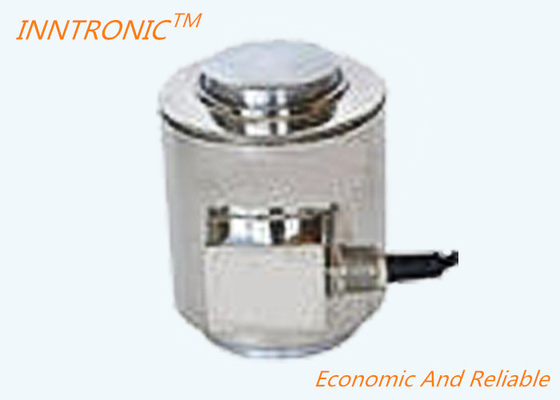

سلول بار ستون مبتنی بر ستون برای کاربردهایی که نیاز به اندازه گیری دقیق نیروی دارند ایده آل است.مانند ساخت ماشین آلات و تجهیزات سنگینطراحی ستون سلول بار تضمین می کند که می تواند نیروهای زیادی را تحمل کند و حتی تحت بار سنگین اندازه گیری دقیق را حفظ کند.
ویژگی ها:
- نام محصول: سلول بار ستون
- تحریک اسمی: 5 ~ 12V
- ظرفیت: 5-450T
- استاندارد حفاظت IP: IP68
- محدوده دمای سرویس: -30 تا +70°C
- ظرفیت های موجود: 25t، 30t، 45t
- نوع: سلول بار بر پایه ستون
- همچنین به عنوان: سنسور اندازه گیری بار، سلول بار، سنسور اندازه گیری بار
پارامترهای فنی:
| دقت |
C3 |
| ظرفیت |
5-450T |
| محصول ((cn) /صفر توازن/ |
2.0 ±0.02 /0±0.02 MV/V |
| کابل |
14M |
| استاندارد حفاظت IP |
IP68 |
| کابل سلول بار |
+Exc -Red، +Sig-grn، -Exc-Blk، -Sig-Wht |
| 30 دقيقه ديگه هم نميشه رفت |
0.02٪ از Cn |
| هیجان اسمی |
5 تا 12 ولت |
| مواد |
فولاد ضد زنگ / فولاد آلیاژ |
| بار محدودی و بار شکستن |
120 /150٪ از EMax |
این محصول یک گیرنده حسگر نیروی است که به عنوان گیرنده اندازه گیری بار یا سنسور نیروی نیز شناخته می شود.
کاربردها:
با طراحی دستگاه اندازه گیری بار، IN-CC22 برای کاربردهای مختلفی که اندازه گیری دقیق و دقیق نیروی ضروری است، ایده آل است.مقاومت عایق آن بیش از 5000MΩ تضمین دوام طولانی مدت و قابلیت اطمینان، در حالی که تکرار پذیری آن 0.017٪ از Cn تضمین می کند که هر بار دقیق و ثابت است.
IN-CC22 در سه ظرفیت مختلف ¥ 25t، 30t و 45t در دسترس است که آن را برای طیف گسترده ای از سناریوهای اندازه گیری بار مناسب می کند.مقاومت ورودی 700±20Ω و مقاومت خروجی 703±20Ω، سازگاری با انواع دستگاه ها و سیستم های اندازه گیری را تضمین می کند.
کابل سلول بار IN-CC22 برای نصب و استفاده آسان با کد رنگی طراحی شده است. این کابل شامل چهار سیم است: +Exc (قرمز) ، +Sig (سبز) ، -Exc (سیاه) و -Sig (سفید).این طراحی ساده اما موثر تضمین می کند که سلول بار آسان به اتصال و ادغام در تنظیم اندازه گیری موجود خود را.
چه شما نیاز به اندازه گیری نیروی در تولید، آزمایش، یا کنترل کیفیت، INNTRONIC IN-CC22 ستون مبتنی بر سلول بار راه حل ایده آل است. اعتماد به دقت، قابلیت اطمینان،و دوام برای کمک به شما در انجام کار درست در هر زمان.
