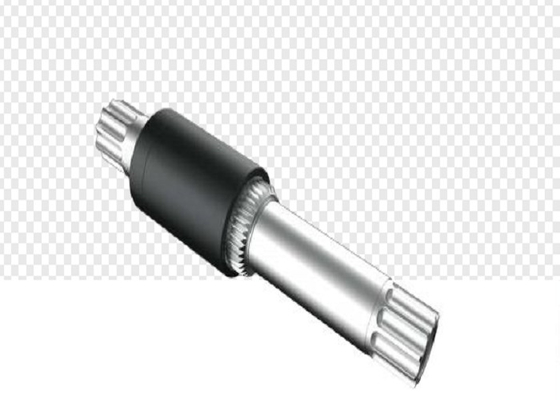

موقعیت مرکز محور داعشحسگر گشتاور برای دوچرخه های با قدرت
چرا ما
*تداخلات صفر میدان مغناطیسی
*ثبات خوب و دقت بالا
*سرعت پاسخ
* بدون تماس، طول عمر طولانی
| پارامترها |
شاخص |
| ورودی Volatge |
4.5 ~ 5.5 ((VDC) |
| قدرت ورودی |
<0.2W |
| ولتاژ خروجی تورک |
0.75~3.3 ((V) |
| شیب سیگنال گشتاور |
30mV/N · m (بر اساس عادات دوچرخه سواری کاربران در مناطق مختلف تنظیم می شود) |
| محدوده اندازه گیری گشتاور |
0.5 ~ 90 ((N·m) |
| تعداد پالس های سیگنال سرعت |
32/تخصیص |
| چرخه کاری سیگنال سرعت |
۴۰ تا ۶۰ درصد |
| استاندارد طراحی |
EN15194 |
| استاندارد اسپندل |
داعش |
| نرخ IP |
IP66 |
| کار موقت |
(-20 ~ +60) °C |
| دمای ذخیره |
(-30 ~ + 80) °C |
رابط و ویژگی های خروجی توالی خط محصول
رابط می تواند با توجه به نیازهای کاربر سفارشی شود
| رنگ |
تعریف کنید |
| آبی |
حالت بیکار (در سطح پایین) |
| سفید |
حالت بیکار (در سطح پایین) |
| قرمز |
+5V |
| سیاه |
منبع برق زمین |
| زرد |
سیگنال گشتاور |
| سبز |
سیگنال سرعت |
ویژگی ها
توانایی قوی ضد تداخل مغناطیسی
دقت اندازه گیری ≤ 1٪
زمان پاسخ پویا ≤ 20ms
ضایعات کار ≤ 0.2w، بدون نگهداری، قابل تعویض خوب
این دستگاه تحمل زیادی برای فاصله محوری دارد که بهتر از سنسورهای قدرت مشابه است.
عدم حساسیت به زمان خم شدن و نیروی محوری، با مقاومت قوی در برابر مداخله نیروی خارجی؛
اندازه گیری بدون تماس دارای عمر طولانی است
دقت بالا، ثبات خوب و ثبات بالا؛
اندازه مونتاژ و سیگنال های ورودی/خرید قابل تنظیم است.
خدمات پس از فروش
مدت گارانتی تا 24 ماه را فراهم می کند.
تضمین به بخش تعمیرات برای خرابی های غیر انسانی در هنگام کار تجهیزات
برای آسیب های قطعات ناشی از عوامل غیر انسانی، بخش تعمیر و نگهداری
مسئول تامین تعمیر یا تعویض قطعات آسیب دیده.
توجه کنید
در طول فرآیند جداسازی، لطفا نصب و جداسازی به ترتیب.
اگر جداسازی به درستی انجام نشود، خسارت به عهده خود فرد خواهد بود.
دستورالعمل ها
1. قفل پوشش انتهای چپ در جهت نشان داده شده در نمودار (قفل گشتاور 35Nm)
2دستگاه حسگر چرخش را از سمت راست کانکتور پنج طرفه وارد کنید.و سیم خروجی را از طریق سوراخ زیر اتصال پنج راه (مرکز سوراخ در وسط اتصال پنج راه واقع شده است)
3پوشش سمت راست را نصب کنید و آن را در جهت نشان داده شده در نمودار قفل کنید (قلب قفل 35Nm)
4صفحه دنده بزرگ را نصب کنید، و اسپلین های صفحه دنده بزرگ با اسپلین های سنسور گشتاور مطابقت دارند.
5در جهت نشان داده شده در نمودار، مغز را قفل کنید. (قلب قفل 35Nm)
6.آفت کراکشن رو نصب کن و نصب رو تموم کن
